泽工智享 | 三级轴流压缩机三维流场模型降阶：高效精准的CFD分析新范式
在航空发动机、工业压缩机等高端装备领域，三维流场的精准预测是优化性能、降低能耗的核心难题。传统计算流体力学（CFD）方法虽然精度高，但面对多工况、多参数的复杂场景时，往往因计算耗时过长而难以满足实时分析需求。如何实现流场快速模拟与高精度预测的统一？RomTides基于本征正交分解（POD）的降阶建模技术，为这一挑战提供了创新解决方案。
技术突破：POD降阶模型如何重构流场分析
三级轴流压缩机内部流动复杂，涉及跨叶片通道的湍流、压力梯度及能量传递等多物理场耦合。传统CFD需对数百万网格节点反复求解Navier-Stokes方程，单次计算耗时长达数小时甚至数天。

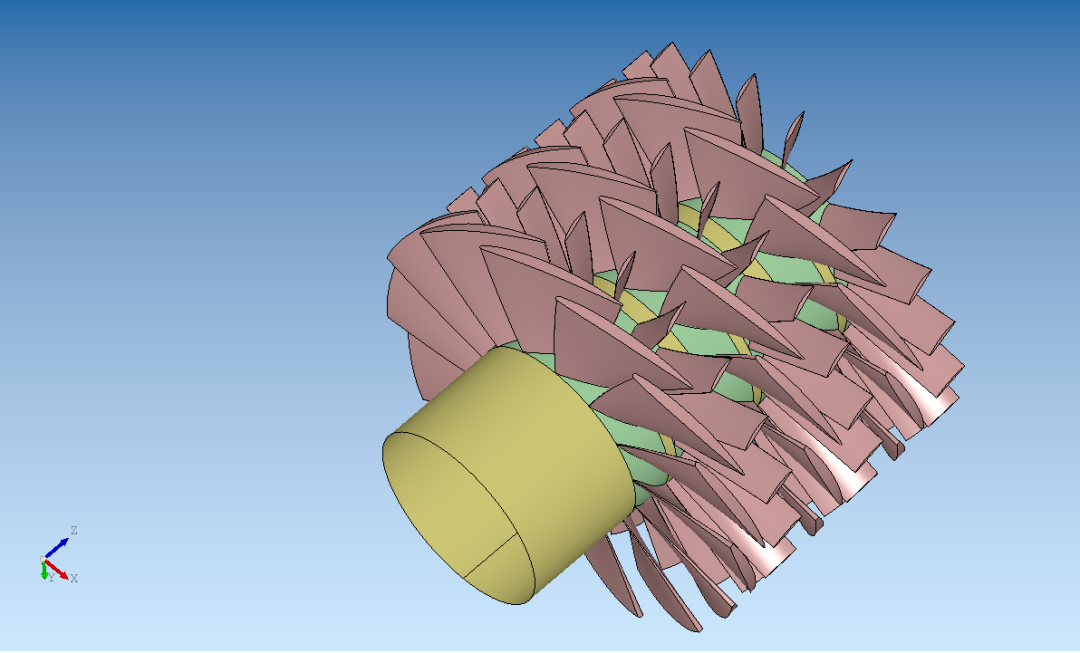

三级轴流压缩机几何

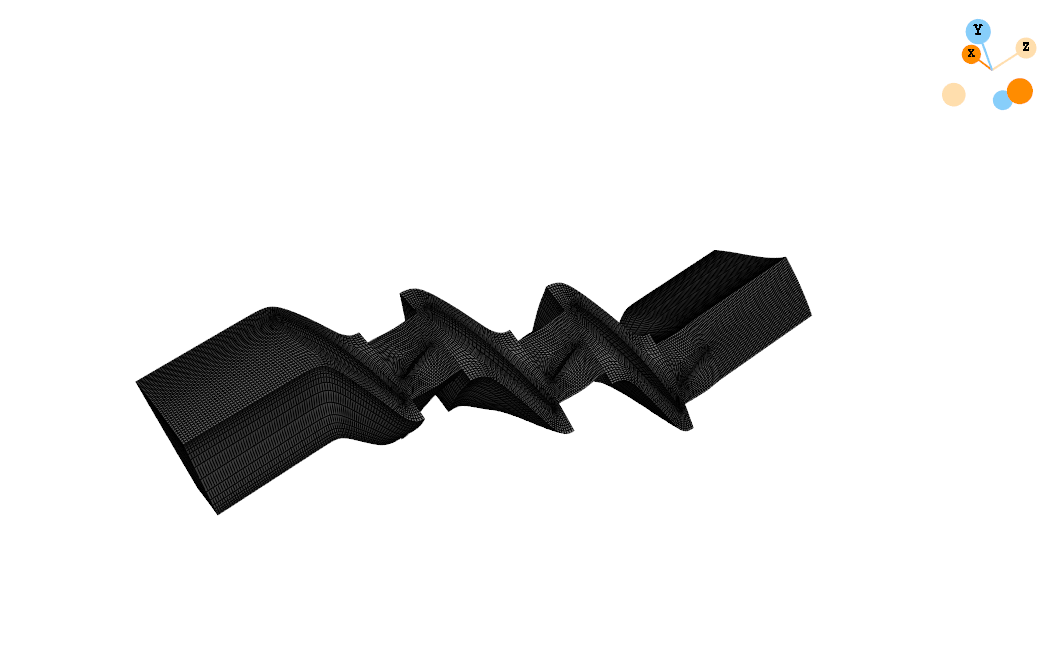

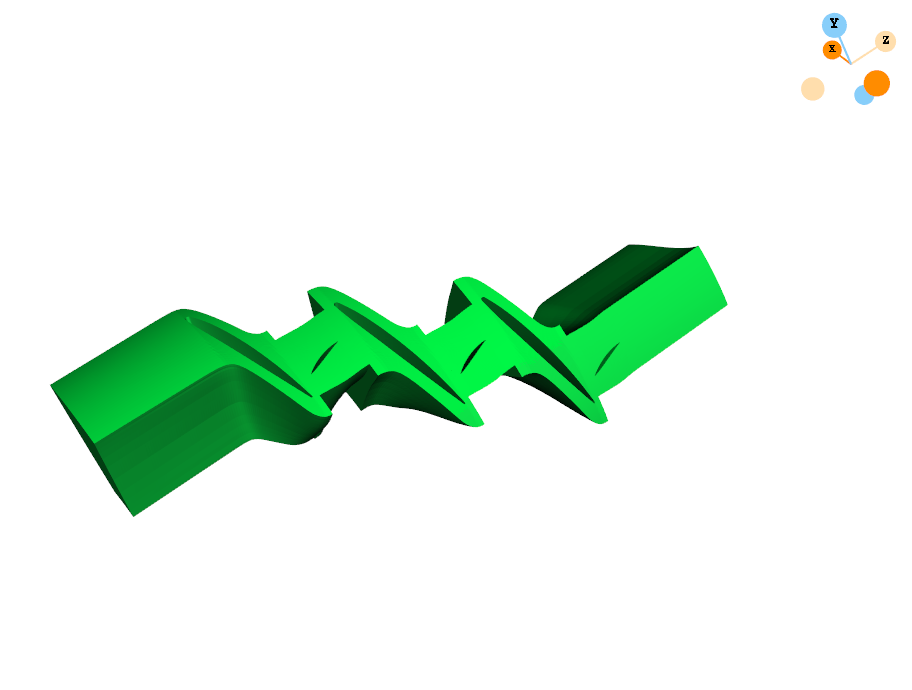

CFD计算流体域（单通道）
RomTides的POD-ROM技术通过以下步骤实现效率飞跃：
1.高保真数据采样：在关键工况范围内生成样本点，通过全三维CFD模拟获取流场数据。
2.模态基底提取：利用POD方法提取流场主控模态，构建低维特征空间，将原数万自由度的方程组压缩至几十阶。
3.参数-模态映射：建立转速、流量等输入参数与模态系数的非线性关联模型，实现流场状态的快速插值预测。
核心优势：
1.速度提升：毫秒级响应多工况流场预测，满足实时数字孪生需求。
2.误差可控：关键参数（如压力、流速）误差低于1%，与全阶CFD结果高度吻合。
3.全三维可视化：完整保留流场细节，支持涡系结构、压力云图的动态渲染。
案例详解：三级轴流压缩机降阶建模全流程
模型构建基础
几何
与
网格

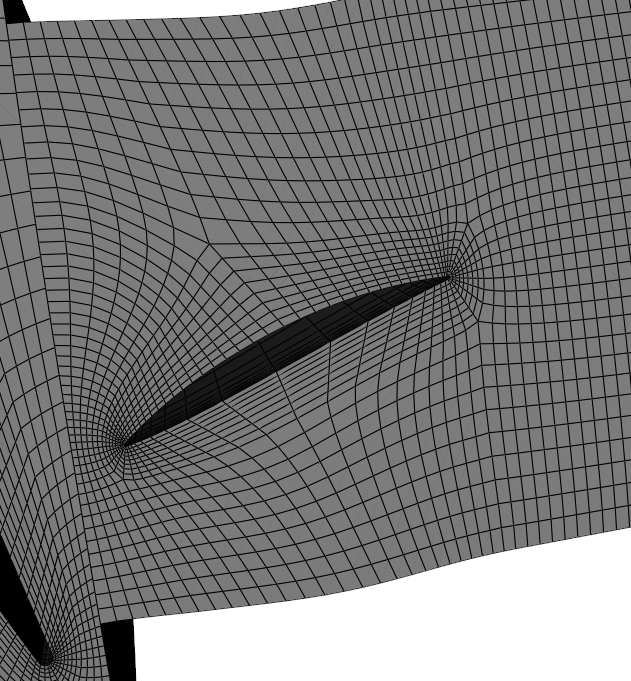

采用高精度结构化网格，确保CFD计算的稳定性与准确性。
工况
覆盖
10条转速线（11600-12500 rpm），每条含8个流量点，形成80组全参数空间采样。
| 转速线 | RPM范围（rpm） | 质量流量范围（kg/s） | 采样点数量 |
结果对比验证
以工况：转速=12000 rpm，流量= 10.4286 kg/s为例：

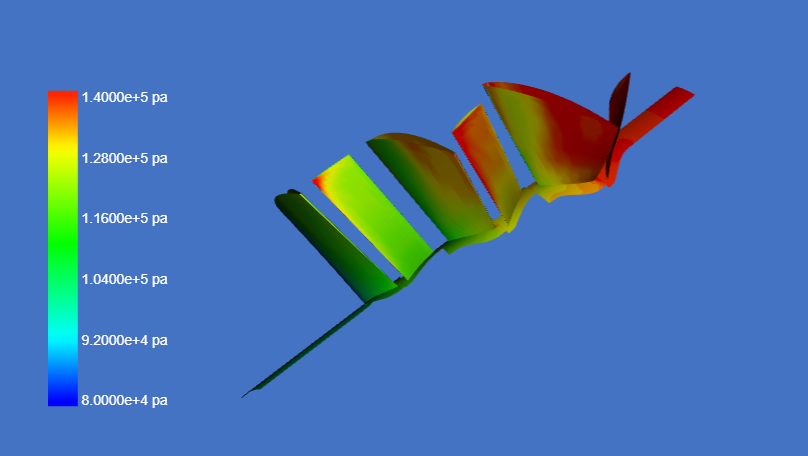

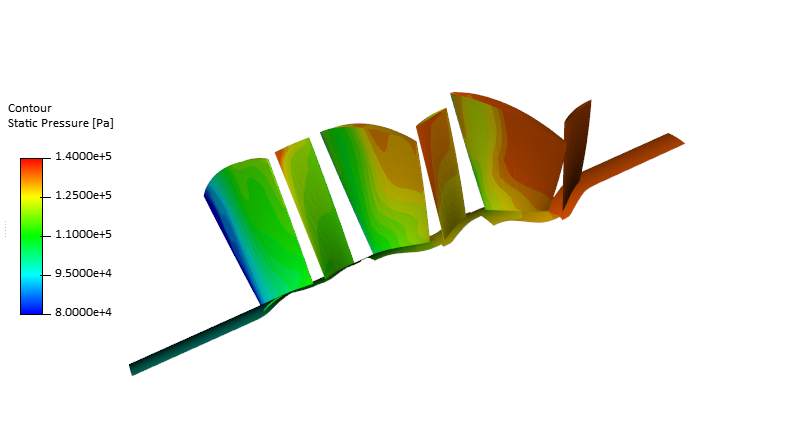

CFD计算结果
降阶模型计算结果
全阶CFD耗时4.2小时，POD-ROM仅需0.15秒，速度提升10万倍。
压力峰值误差0.72%；出口质量流量预测偏差：0.68%。

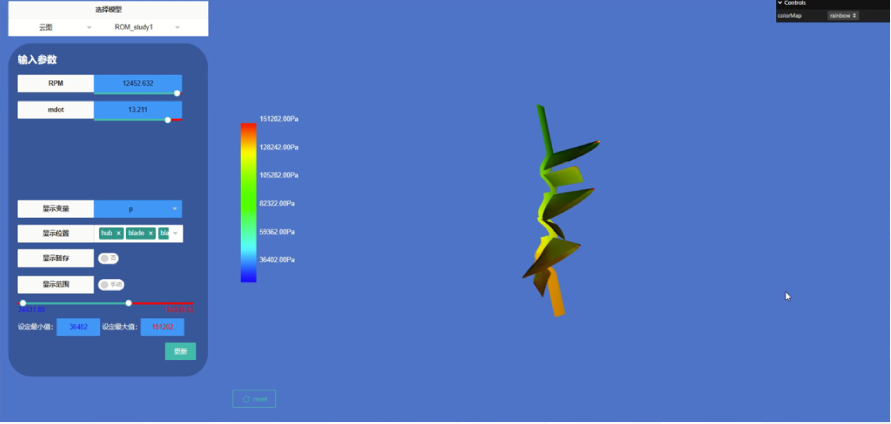

通过POD降阶模型输出的全场数据，可实时渲染压缩机内部复杂流动特征：
应用前景：从数字孪生到智能运维
RomTides的POD-ROM技术已在多个领域展现潜力：
实时数字孪生
与传感器数据联动，在线监测压缩机健康状态。
智能优化设计
基于降阶模型快速迭代，缩短研发周期。
通过流场异常模式识别，提前预测失速、喘振等风险。
在工业装备智能化升级的浪潮下，RomTides以POD降阶模型为引擎，将CFD分析从“离线仿真”推向“在线决策”，为压缩机、涡轮机械等复杂系统的设计、运维与创新注入全新动能。未来，我们期待这一技术助力更多领域突破效率与精度的边界，成就高端制造的数字化未来！
